Een vervangende V20 Cross-kabelboom moet bij alle aangesloten componenten passen. Alleen het aantal pinnen van de hoofdstekker vergelijken is onvoldoende. Ook lampstekker, aftakkingen, kabellengte en elektrische pinbezetting moeten overeenkomen.
Eerst beoordelen of de kabelboom de oorzaak is
Een zwart display of uitgevallen verlichting bewijst geen defecte kabelboom. Leg vast welke functies uitvallen en wanneer dat gebeurt. Controleer uitgeschakeld op zichtbare kabelbreuk, beschadigde connectoren en beknelling rond stuur en frame. Laat elektrische metingen uitvoeren als een visuele controle geen uitsluitsel geeft.
Leg iedere aansluiting vast
- Schakel de fiets uit en koppel de voeding los volgens de voertuigdocumentatie.
- Fotografeer de kabelrouting voordat onderdelen worden losgenomen.
- Fotografeer de hoofdstekker van voren en van opzij.
- Leg iedere aftakking vast met het bijbehorende component.
- Noteer kabellengten, pinnen, geleidingen en eventuele typenummers.
Gebruik geen metalen meetgereedschap om pinnen van een aangesloten systeem te tellen. Trek aan de connectorbehuizing volgens de instructie, niet aan de kabel.
6-pins kabelboom SKU 10100 vergelijken
Deze uitvoering heeft een 6-pins hoofdaansluiting en een 4-pins koplampaansluiting. Controleer alle aansluitingen en de elektrische specificatie voordat deze kabelboom voor jouw Cross wordt gekozen.
Een stekker die mechanisch past kan elektrisch anders zijn bedraad. Laat bij twijfel de pinbezetting en componentcombinatie bevestigen. Een verloopkabel herstelt geen verschil in communicatie of verkeerde spanning.
Montage zonder nieuwe kabelschade
Volg de oorspronkelijke routing met voldoende ruimte voor de volledige stuurbeweging. Voorkom scherpe bochten, spanning op connectoren en contact met scherpe randen. Controleer de functies na montage volgens de voertuigdocumentatie. Rijd pas wanneer bediening en remonderbreking normaal reageren.
Voor algemene achtergrond kun je de bestaande kabelboomgids gebruiken. Een gewone V20-montagehandleiding is geen bewijs van identieke Cross-bedrading.
Veelgestelde vragen
Is zes pinnen genoeg voor de keuze?
Nee. Ook pinbezetting, aftakkingen, lengte en aangesloten elektronica moeten overeenkomen.
Kan ik de oude kabel repareren?
Laat schade eerst beoordelen. Een improvisatie kan de afdichting en trekontlasting aantasten.
Onderdelen vergelijken
Vergelijk de specificaties met het onderdeel op jouw fiets. Een verwijzing naar een product is geen bevestiging voor iedere uitvoering.

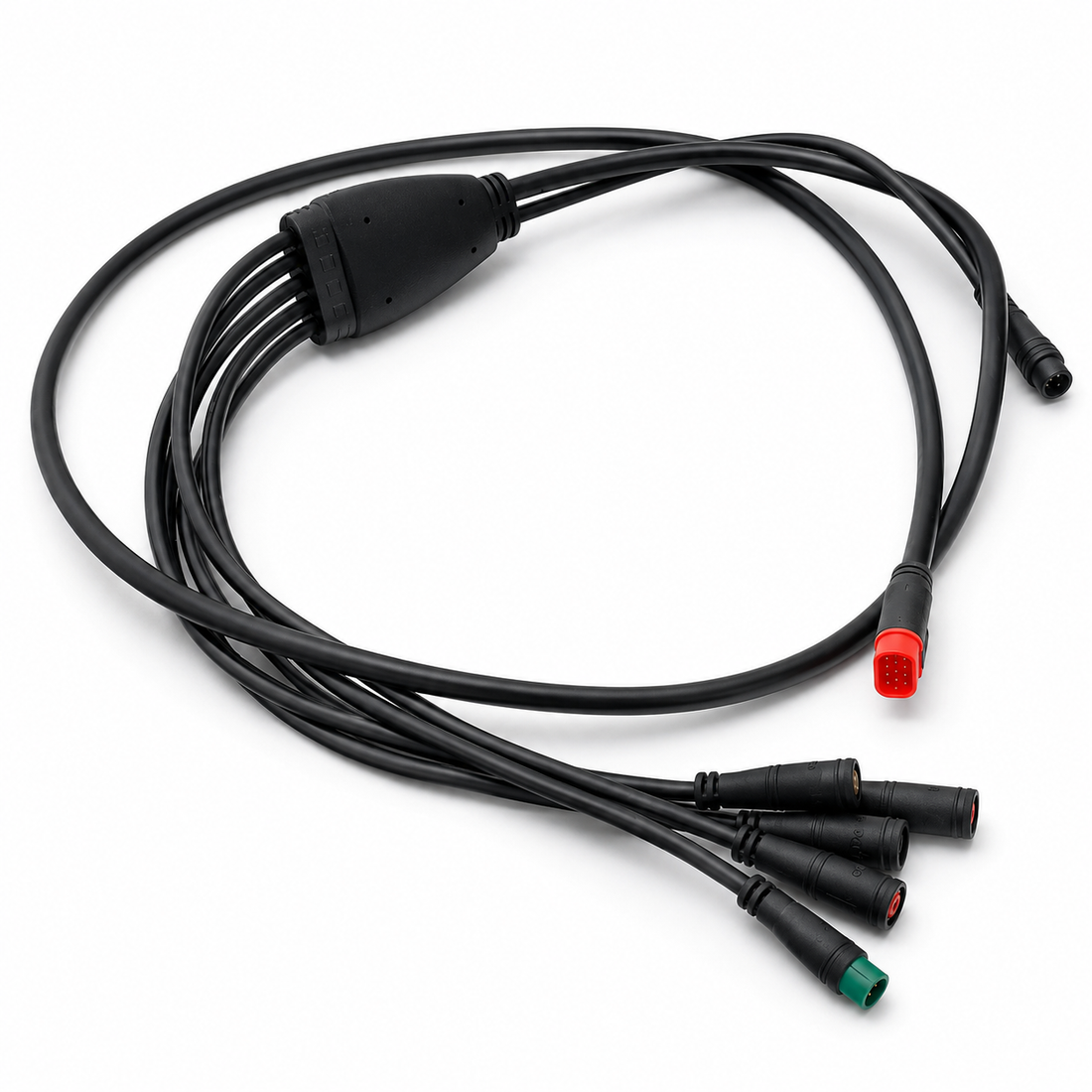

- Fatbike kabelboom – GT2000 – 6-pins — SKU 10100.
Twijfel over de uitvoering?
Stuur een overzichtsfoto van de fiets en scherpe foto's van het onderdeel, de maten en aansluitingen. Dan kunnen we gerichter helpen.
