Een trapsensor voor de S20 Pro kies je op montage, kabellengte, aansluiting en elektrische werking. Een sensor met S20 of V20 in de titel is niet automatisch een vervanger voor jouw Pro-uitvoering.
Geen ondersteuning betekent niet direct een defecte sensor
Controleer eerst of het display normaal opstart, een ondersteuningsstand is gekozen en de remhendels volledig terugkeren. Leg een foutmelding letterlijk vast, samen met het displaytype. Dezelfde klacht kan ontstaan door bekabeling, remsignaal, voeding of controller.
Gebruik een algemene foutcodetabel niet zonder het scherm en de firmware te identificeren. Begin ook niet met willekeurig resetten: daardoor kunnen bruikbare instellingen voor de diagnose verloren gaan.
Zo identificeer je de oude trapsensor
- Maak een foto van de sensorpositie bij de trapas.
- Leg de bevestiging en eventuele magneetring vast.
- Volg de kabel en noteer waar deze wordt aangesloten.
- Meet de benodigde lengte zonder aan de kabel te trekken.
- Fotografeer connector, pinnen en typenummers bij uitgeschakelde fiets.
Controleer of de sensor als los onderdeel kan worden vervangen of onderdeel van een specifieke montage is. Sensorwerking en draairichting moeten bij de aandrijving horen.

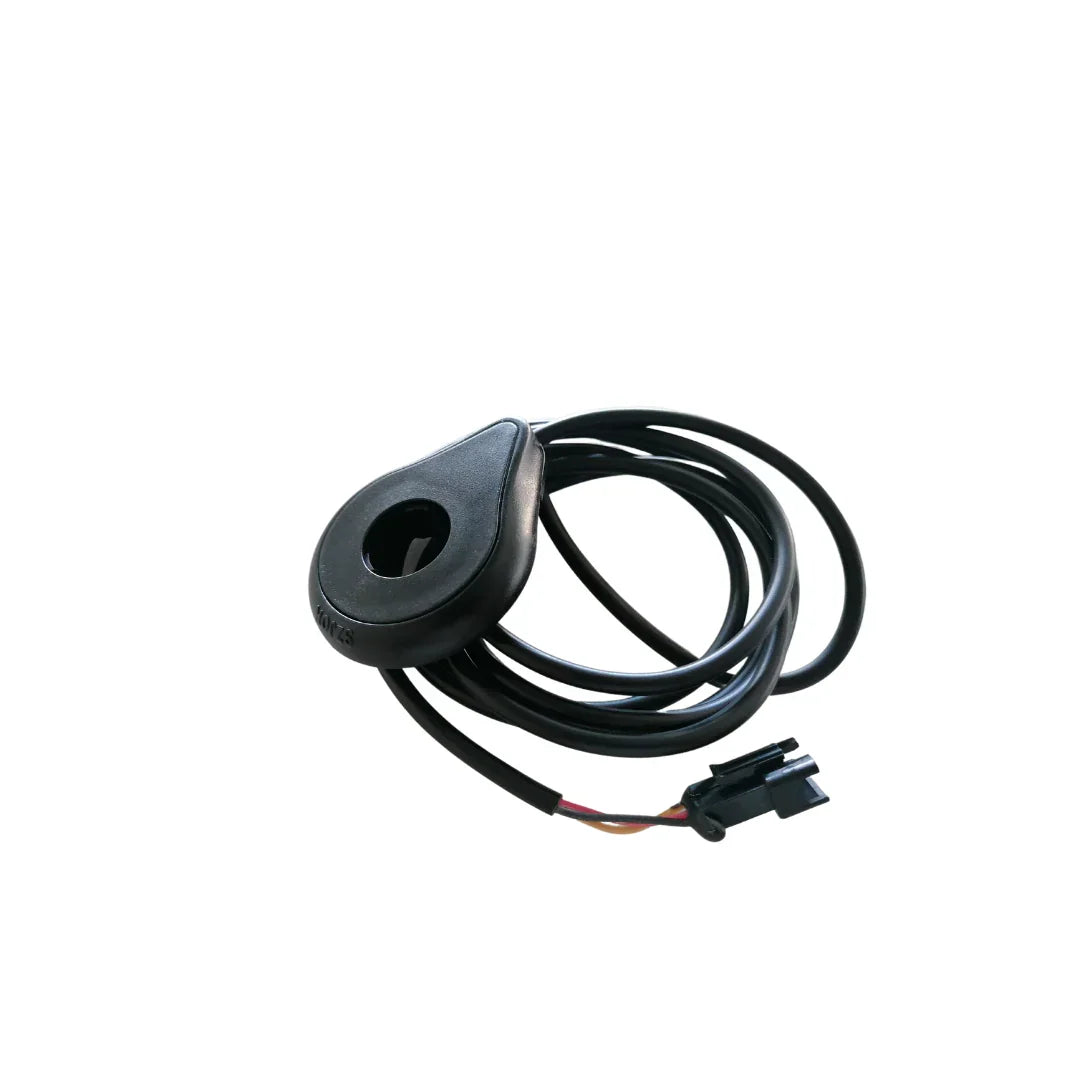

De lange sensor SKU 10022
Deze productuitvoering wordt beschreven als een lange kabel met 3-polige aansluiting voor aansluiting bij de controller onder het zadel. De toepassing op iedere S20 Pro-uitvoering is niet bevestigd. Gebruik de uitvoering dus om te vergelijken en laat de Pro-passing bevestigen.
Drie pinnen bewijzen geen gelijke pinbezetting of signaalwerking. Een sensor met dezelfde connector kan nog steeds een ander systeem bedienen. Ook een korte sensor met een losse verlengkabel is niet zonder meer equivalent.
Monteren en controleren
Schakel de voeding uit volgens de voertuigdocumentatie. Gebruik alleen gereedschap dat bij de crank- en sensormontage hoort; een cranktrekker is niet bij iedere constructie op dezelfde manier toepasbaar. Houd kabels vrij van bewegende delen en controleer de vrije stuur- en pedaalbeweging.
Test de herstelde ondersteuning volgens de componentinstructies op een veilige werkplek. Bij onverwacht inzetten of blijven ondersteunen moet de oorzaak worden opgelost voordat de fiets wordt gebruikt.
Veelgestelde vragen
Past de gewone S20-sensor?
Dat wordt bepaald door de concrete montage en elektrische configuratie. Laat de toevoeging Pro niet weg bij de vergelijking.
Welke gegevens heeft een dealer nodig?
Modeluitvoering, sensorfoto, connectorfoto, kabelrouting en het controller- en displaytype.
Onderdelen vergelijken
Vergelijk de specificaties met het onderdeel op jouw fiets. Een verwijzing naar een product is geen bevestiging voor iedere uitvoering.
- Fatbike trapsensor – QMWheel V20 – Lange kabel — SKU 10022.
Twijfel over de uitvoering?
Stuur een overzichtsfoto van de fiets en scherpe foto's van het onderdeel, de maten en aansluitingen. Dan kunnen we gerichter helpen.
